19/05/22
What we did
geophoneのcalibration
今のところ(追記，19/05/24現在)，フィルター通過後のgeophoneの信号が変になったり，発散する様子は見られないため，全てのgeophoneに高野さんの打ち消したフィルターを採用した。 次のステップとして，データシートを元に，geophoneのcalibrationファクターを詰めた。
- 参考

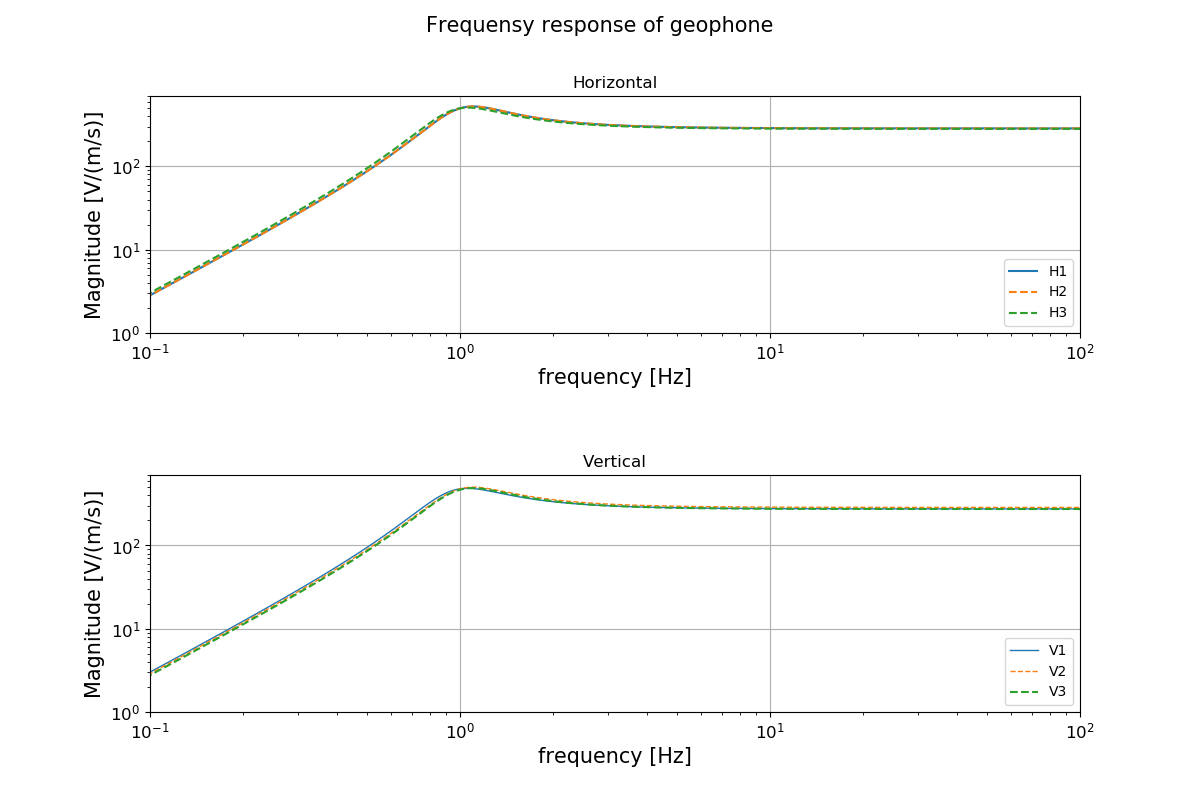

geophoneの周波数応答
- G_e: Generator Constant [V/(m/s)]
- η : Damping ratio
- ω0:Resonant angular frequency of geophone [rad/s]
geophone |
serial number |
G_e |
η |
ω0=2pi*f0 |
Hgeo |
H1 |
#4 |
287.91 |
0.285 |
2pi*1.01 |
|
H2 |
#5 |
285.68 |
0.284 |
2pi*1.01 |
|
H3 |
#2 |
281.92 |
0.290 |
2pi*0.97 |
|
V1 |
404084242 |
274.76 |
0.296 |
2pi*0.96 |
|
V2 |
404080976 |
286.11 |
0.299 |
2pi*1 |
|
V3 |
404084241 |
273.74 |
0.293 |
2pi*1 |
- フィルターの形
calibration filter
- 速度に変換する式
Velocity [um/s/cnt] = (Volt2Count [V/cnt])/(Hgeo [V/(m/s)]) /(Preamp gain) * (DCcutoff) * 106
Volt2Count : 20V / 216 = 3.052 × 10-4 V/cnt
Preamp gain : 938.8 (klog3893より)

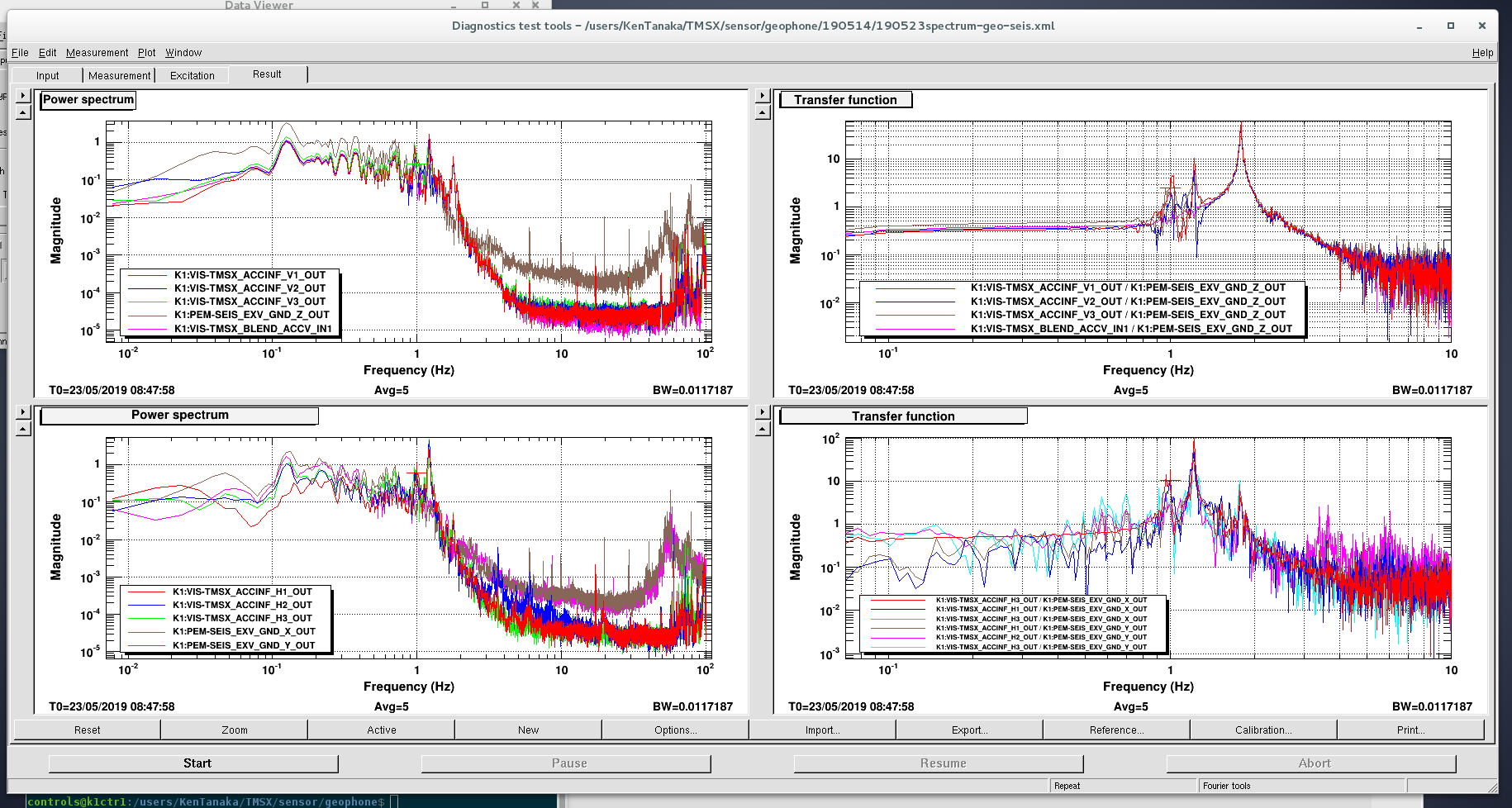

Xendにある地震計との比較
低周波側で地震計のスペクトルに比べて，geophoneのスペクトルが小さい。大体，2~3分の1くらい？
